高性能直流电子负载

DCL8000电子负载
DCL8000电子负载
详细说明:

产品突出优势

内置电压、电流信号摆率自动控制电路,运行超强稳定,抗自激能力强

具备完善的硬件保护电功能,对仪器本身以及被测物实施保护,安全、可靠性强

采用16位高速采样芯片,确保采样精度和分辨率,单次采样可同步刷新电压、电流值;

40K真实采样速率,内嵌IIR数字滤波器,测量精度高,抗干扰能力强



具备组合测试功能

4.3寸彩色TFT显示屏,操作方便快捷,显示内容丰富



规格列表



型号

功率

电压

电流

USB口

串口通信

显示面板

A/D采样率

基本保护

扩展保护

DCL8001

150W

120V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8001+

150W

150V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8001A

150W

500V

10A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003

300W

120V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003+

300W

150V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003A

300W

500V

15A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003B

300W

120V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003B+

300W

150V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8006

600W

150V

120A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8006A

600W

500V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持





特点:

150/300/500W,120/150V/500V,10/15/30/120A

CC/CV/CR/CP四种基本模式

电流远端监视功能,外部触发功能

0.1mV/0.1mA高分辨率,纹波测量功能

动态电流/电压测试,高达10K的动态频率

电压电流测量速度可达40KHz

CR-LED测试/时间测试

过电压、低电压、过电流、过功率、过热、防反接等基本保护,另外具备电压过冲、电流过冲、电源监控锁、电源启动等扩展保护

支持全模式混合列表测试,支持内部存储及外挂U盘保存与调用

U盘屏幕截图与保存功能

支持U盘软件升级

标配RS232接口

远端电压补偿输入测试功能

配套上位机软件实现远端操作和监控

断电记忆功能

恒阻+恒流、恒压+恒阻、恒压+恒流三种组合测试

智能温控风扇

独立短路测试功能,支持运行过程中任意插入短路测试过程和暂停运行功能

电池放电测试,电池容量测试,电池放电曲线监测



简介:

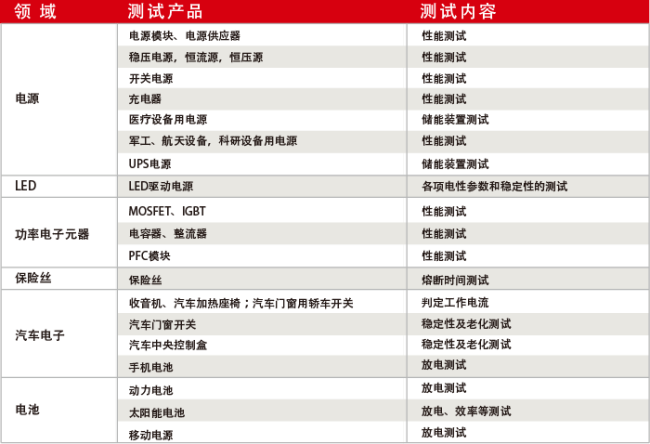

DCL8000系列电子负载配有4.3寸液晶显示屏,操作方便简洁,外观大方。电子负载拥有较宽的功率测量范围,电压电流测量速度高达40KHz,测试分辨率可达0.1mV/0.1mA,同时配有丰富的测试功能与模式可供您选择。电流上升测试速度0.001A/us~2.5A/us可调,设备标配有RS232接口。电子负载运行稳定,运用范围广泛,适应各种测试需求。

blob

blob



规格列表



型号

功率

电压

电流

USB口

串口通信

显示面板

A/D采样率

基本保护

扩展保护

DCL8001

150W

120V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8001+

150W

150V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8001A

150W

500V

10A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003

300W

120V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003+

300W

150V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003A

300W

500V

15A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003B

300W

120V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003B+

300W

150V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8006

600W

150V

120A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8006A

600W

500V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持





特点:

150/300/500W,120/150V/500V,10/15/30/120A

CC/CV/CR/CP四种基本模式

电流远端监视功能,外部触发功能

0.1mV/0.1mA高分辨率,纹波测量功能

动态电流/电压测试,高达10K的动态频率

电压电流测量速度可达40KHz

CR-LED测试/时间测试

过电压、低电压、过电流、过功率、过热、防反接等基本保护,另外具备电压过冲、电流过冲、电源监控锁、电源启动等扩展保护

支持全模式混合列表测试,支持内部存储及外挂U盘保存与调用

U盘屏幕截图与保存功能

支持U盘软件升级

标配RS232接口

远端电压补偿输入测试功能

配套上位机软件实现远端操作和监控

断电记忆功能

恒阻+恒流、恒压+恒阻、恒压+恒流三种组合测试

智能温控风扇

独立短路测试功能,支持运行过程中任意插入短路测试过程和暂停运行功能

电池放电测试,电池容量测试,电池放电曲线监测



简介:

DCL8000系列电子负载配有4.3寸液晶显示屏,操作方便简洁,外观大方。电子负载拥有较宽的功率测量范围,电压电流测量速度高达40KHz,测试分辨率可达0.1mV/0.1mA,同时配有丰富的测试功能与模式可供您选择。电流上升测试速度0.001A/us~2.5A/us可调,设备标配有RS232接口。电子负载运行稳定,运用范围广泛,适应各种测试需求。



blob



blob

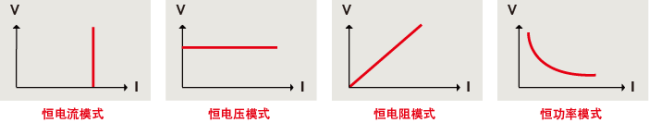

基本测试

DCL8000系列电子负载有CC/CV/CR/CP四种基本的工作模式,这些基本模式可以模拟这四种种特性的负载,满足您大多数的测试需要。同时电子负载支持过电压、过电流、过功率和过热保护,您可以自由设定这些保护参数,测试中到达保护条件时负载会自动停止测试,保证了测试过程的安全。

blob

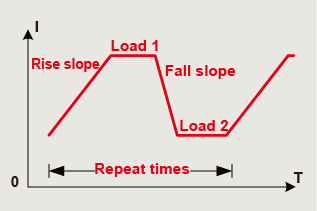

动态测试模式

高达10K的动态测试频率,(包含动态电流/动态电压)动态模式测试下根据您设定的参数使电子负载在两种参数之间切换,方便在混合变化的情况下监视输出的波形。

blob

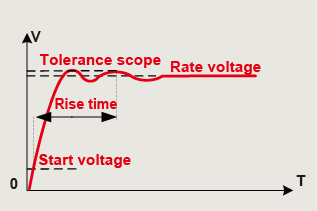

时间测试

用户可以使用DCL8000系列电子负载来测试电压的上升/下降时间。更多模式下选择时间测试,设定相应的带载模式和起始、结束点的参数,测试结束后负载将显示测试的上升/下降时间。

此项测试可以运用到开关电源和保险丝等测试中。

blob

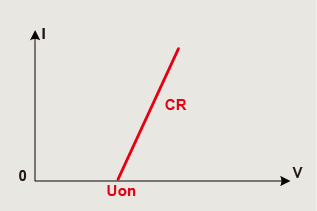

CR-LED测试模式

CR-LED测试模式通过增加了发光二级管的导通电压和操作电压电流设置可以真实的模拟LED设备的真实带载特性,避免了传统的定电阻测试模式下电压电流不稳定产生的震荡情况。从而真实的检测出LED电源的真实带载情况。

blob

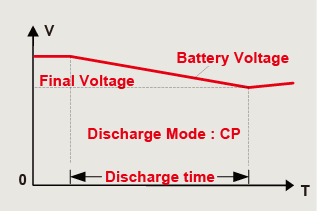

电池放电模式

DCL8000系列电子负载全系列标配有电池放电的测试功能,通过设置电池放电的模式、负载大小和放电截止电压作为测试结束的条件,当电池放电至截止条件时,电子负载自动停止测试。您可以观察到电池的放电时间、放电池容量和放电曲线。电池测试可以很好的反映出电池的容量与可靠性的参数。

blob

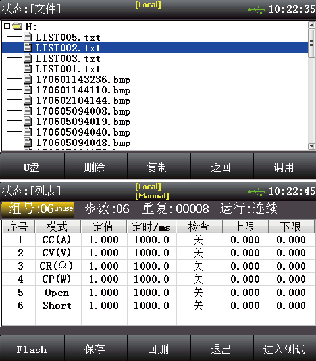

列表测试

列表测试功能可以根据设定各种模式下不同参数来实现不同模式的转换测试,您可以通过这些混合的参数测试,更深入地了解被测产品在不同场合和下的工作特性,并为您提供每个检查项的测试结果以供参考。

blob

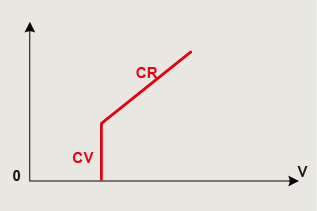

组合模式

DCL系列电子负载提供了三种组合模式供您选择,分别是CR+CC,CV+CR,CV+CC,您可以根据实际情况选择合适的模式。CR+CC可以用于电源的开机测试,CV+CR可以用于Von点的设定应用,CV+CC可以运用于电池的放电测试中。

blob

电流监视输出

电子负载配有一个模拟量输出端子,用于监视负载的电流情况。模拟量监视可以用于工业控制中,在您不需要连接PC的情况下,方便监视负载的电流情况。



远端补偿测试

在大电流测试的场合,使用电子负载的远端补偿功能,通过外部线路,将被测物输出端引线到电子负载的Sense接口,避免线路上产生的压降影响电子负载的测量精度。

blob

方便的上位机操作

DCL系列电子负载全系标配上位机操作软件,通过上位机软件您可以在PC机上远程监控和操作您的电子负载,友好的图形界面,包含了大多数面板上可以进行的操作,使用者可以轻松上手,更快的使用您的电子负载。

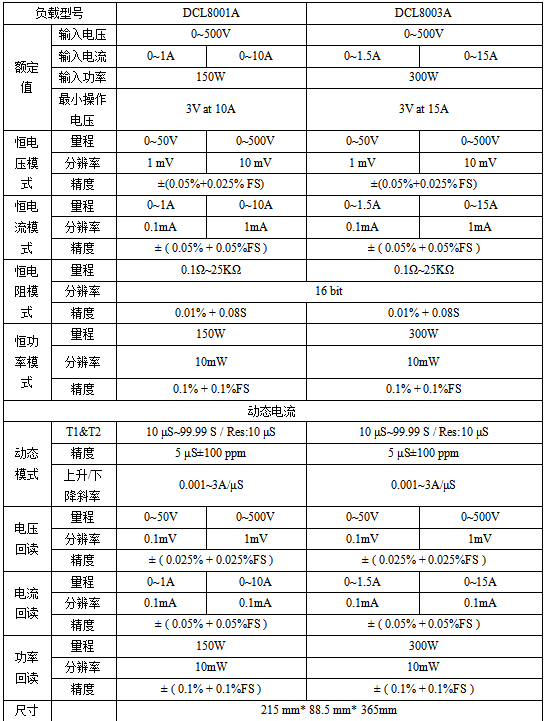

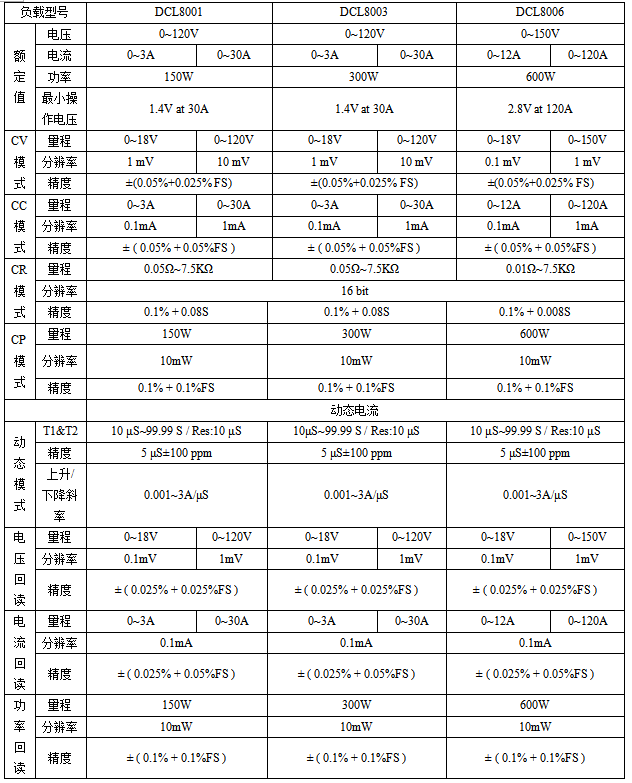

DCL8000系列电子负载主要技术参数:

QQ截图20180316100443

型号

功率

电压

电流

USB口

串口通信

显示面板

A/D采样率

基本保护

扩展保护

DCL8001

150W

120V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8001+

150W

150V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8001A

150W

500V

10A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003

300W

120V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003+

300W

150V

30A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003A

300W

500V

15A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003B

300W

120V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8003B+

300W

150V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8006

600W

150V

120A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持

DCL8006A

600W

500V

60A

RS232

4.3寸TFT

40kHz

硬件支持

硬件支持





特点:

150/300/500W,120/150V/500V,10/15/30/120A

CC/CV/CR/CP四种基本模式

电流远端监视功能,外部触发功能

0.1mV/0.1mA高分辨率,纹波测量功能

动态电流/电压测试,高达10K的动态频率

电压电流测量速度可达40KHz

CR-LED测试/时间测试

过电压、低电压、过电流、过功率、过热、防反接等基本保护,另外具备电压过冲、电流过冲、电源监控锁、电源启动等扩展保护

支持全模式混合列表测试,支持内部存储及外挂U盘保存与调用

U盘屏幕截图与保存功能

支持U盘软件升级

标配RS232接口

远端电压补偿输入测试功能

配套上位机软件实现远端操作和监控

断电记忆功能

恒阻+恒流、恒压+恒阻、恒压+恒流三种组合测试

智能温控风扇

独立短路测试功能,支持运行过程中任意插入短路测试过程和暂停运行功能

电池放电测试,电池容量测试,电池放电曲线监测



简介:

DCL8000系列电子负载配有4.3寸液晶显示屏,操作方便简洁,外观大方。电子负载拥有较宽的功率测量范围,电压电流测量速度高达40KHz,测试分辨率可达0.1mV/0.1mA,同时配有丰富的测试功能与模式可供您选择。电流上升测试速度0.001A/us~2.5A/us可调,设备标配有RS232接口。电子负载运行稳定,运用范围广泛,适应各种测试需求。



blob



blob







基本测试

DCL8000系列电子负载有CC/CV/CR/CP四种基本的工作模式,这些基本模式可以模拟这四种种特性的负载,满足您大多数的测试需要。同时电子负载支持过电压、过电流、过功率和过热保护,您可以自由设定这些保护参数,测试中到达保护条件时负载会自动停止测试,保证了测试过程的安全。

blob

动态测试模式

高达10K的动态测试频率,(包含动态电流/动态电压)动态模式测试下根据您设定的参数使电子负载在两种参数之间切换,方便在混合变化的情况下监视输出的波形。

blob

时间测试

用户可以使用DCL8000系列电子负载来测试电压的上升/下降时间。更多模式下选择时间测试,设定相应的带载模式和起始、结束点的参数,测试结束后负载将显示测试的上升/下降时间。

此项测试可以运用到开关电源和保险丝等测试中。

blob

CR-LED测试模式

CR-LED测试模式通过增加了发光二级管的导通电压和操作电压电流设置可以真实的模拟LED设备的真实带载特性,避免了传统的定电阻测试模式下电压电流不稳定产生的震荡情况。从而真实的检测出LED电源的真实带载情况。

blob

电池放电模式

DCL8000系列电子负载全系列标配有电池放电的测试功能,通过设置电池放电的模式、负载大小和放电截止电压作为测试结束的条件,当电池放电至截止条件时,电子负载自动停止测试。您可以观察到电池的放电时间、放电池容量和放电曲线。电池测试可以很好的反映出电池的容量与可靠性的参数。

blob

列表测试

列表测试功能可以根据设定各种模式下不同参数来实现不同模式的转换测试,您可以通过这些混合的参数测试,更深入地了解被测产品在不同场合和下的工作特性,并为您提供每个检查项的测试结果以供参考。

blob

组合模式

DCL系列电子负载提供了三种组合模式供您选择,分别是CR+CC,CV+CR,CV+CC,您可以根据实际情况选择合适的模式。CR+CC可以用于电源的开机测试,CV+CR可以用于Von点的设定应用,CV+CC可以运用于电池的放电测试中。

blob

电流监视输出

电子负载配有一个模拟量输出端子,用于监视负载的电流情况。模拟量监视可以用于工业控制中,在您不需要连接PC的情况下,方便监视负载的电流情况。



远端补偿测试

在大电流测试的场合,使用电子负载的远端补偿功能,通过外部线路,将被测物输出端引线到电子负载的Sense接口,避免线路上产生的压降影响电子负载的测量精度。

blob

方便的上位机操作

DCL系列电子负载全系标配上位机操作软件,通过上位机软件您可以在PC机上远程监控和操作您的电子负载,友好的图形界面,包含了大多数面板上可以进行的操作,使用者可以轻松上手,更快的使用您的电子负载。

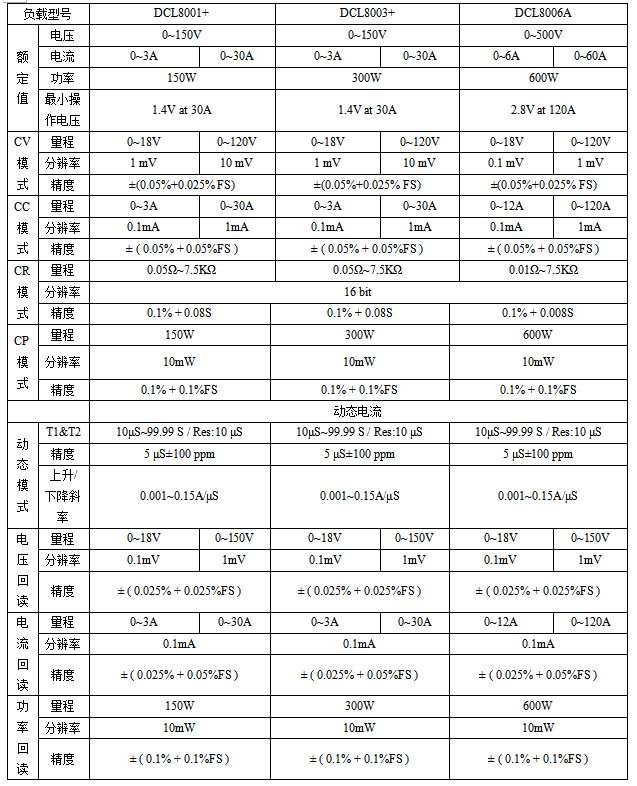

DCL8000系列电子负载主要技术参数:

QQ截图20180316100443


续表:

111

222

blob

1. 电源开关

2. USB:保存列表测试文件和屏幕截图等

3. 显示屏:测量参数、状态、菜单显示

4. 功能软键:基本模式、返回等功能

5. 数字键盘:数字录入和上档功能

6. 方向键:方向、参数调整,确认功能

7. 接线柱:带载输入接线柱

8. 旋钮:参数调整,光标移动

blob

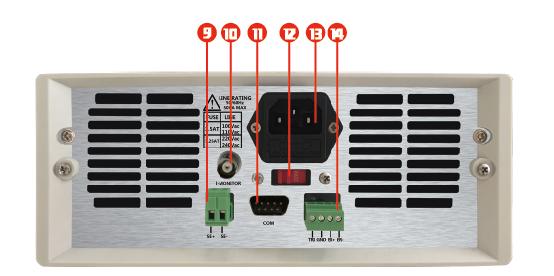

9.   Sense(远端补偿)端子:用于电子负载的远端电压采样

10. 电流监视端子:BNC电流监视输出端子

11. RS232接口:外部通信接口,实现电子负载的远程控制

12. AV220/110V 转换开关:交流电源的电压档位切换开关

13. AV220/110V电源插座:交流电源接入插座(带保险丝)

14.触发信号端子
